Triangle connecté Wled


ANNÉE

2025

CATÉGORIES

Conception
Programmation

DESCRIPTION

Ce tutoriel vous explique comment construire un triangle "nanoleaf" à l'aide d'un ruban led et d'un ESP.Ce triangle se contrôle avec une application mobile. Vous pouvez aussi gérer vos leds avec Home Assisstant ou un Stream Deck, mais j'ai relevé que la connexion n'était pas terrible.

WLED >

MATÉRIEL REQUIS

  • D1 mini(ou autre carte Arduino disposant d'une connexion Wifi)
  • Ruban led(je conseille le WS2812B,qui coûte environ 5€,max 100leds/m)
  • Les pièces à imprimer en 3d

OUTILS NÉCESSAIRE

  • Ordinateur
  • Imprimante 3d
  • Fer à souder

PLATEFORME

WLED

BONUS

  • Connexion à Home Assisstant
  • Connexion à un Stream Deck

TUTORIEL :

Le câblage

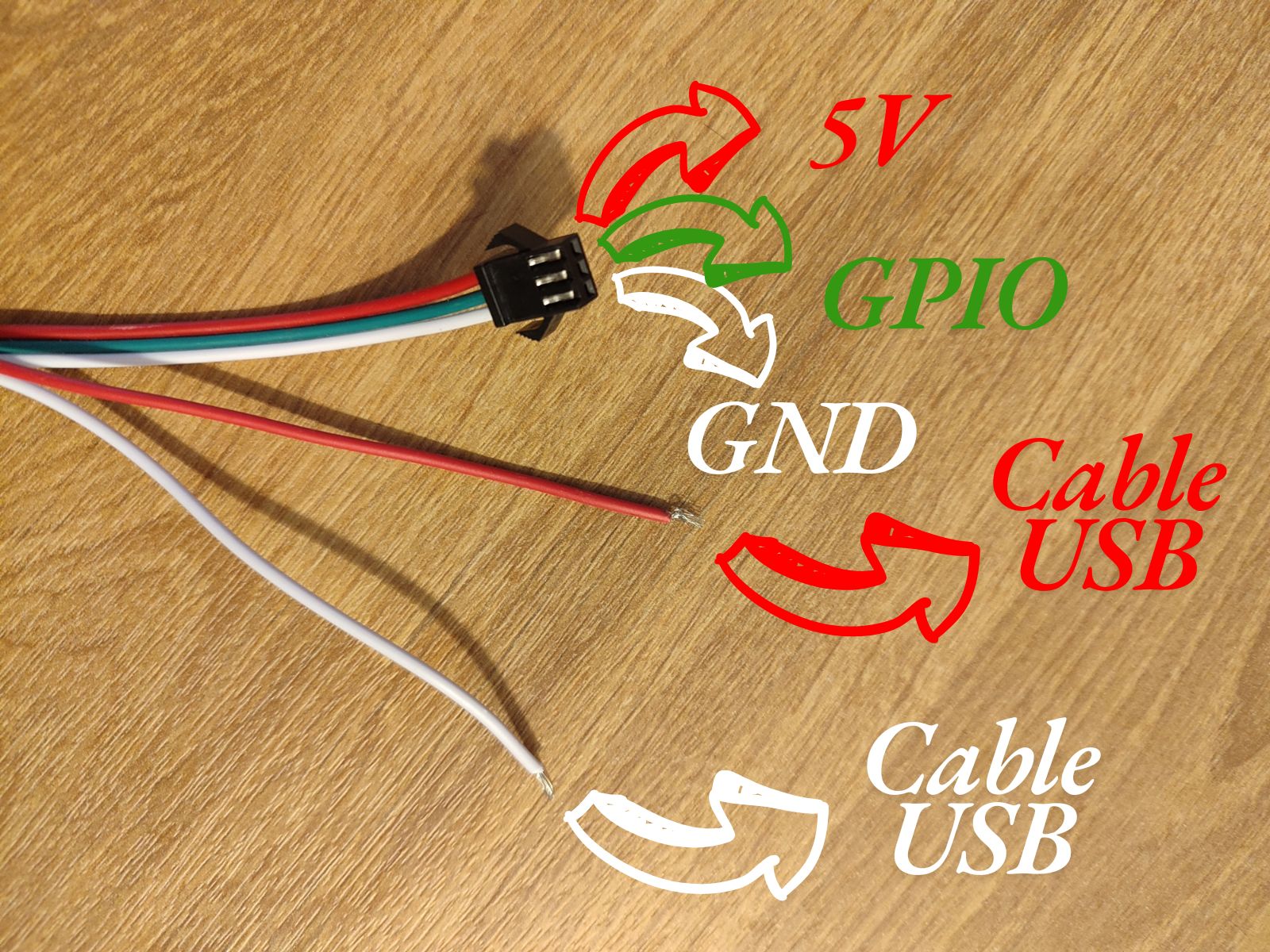

Pour mener à bien ce projet, assurez vous d'avoir tous les composant. Vous allez commencez par couper votre ruban tous les 28,5cm environ,puis souder votre carte Arduino à votre ruban led en suivant le brochage :

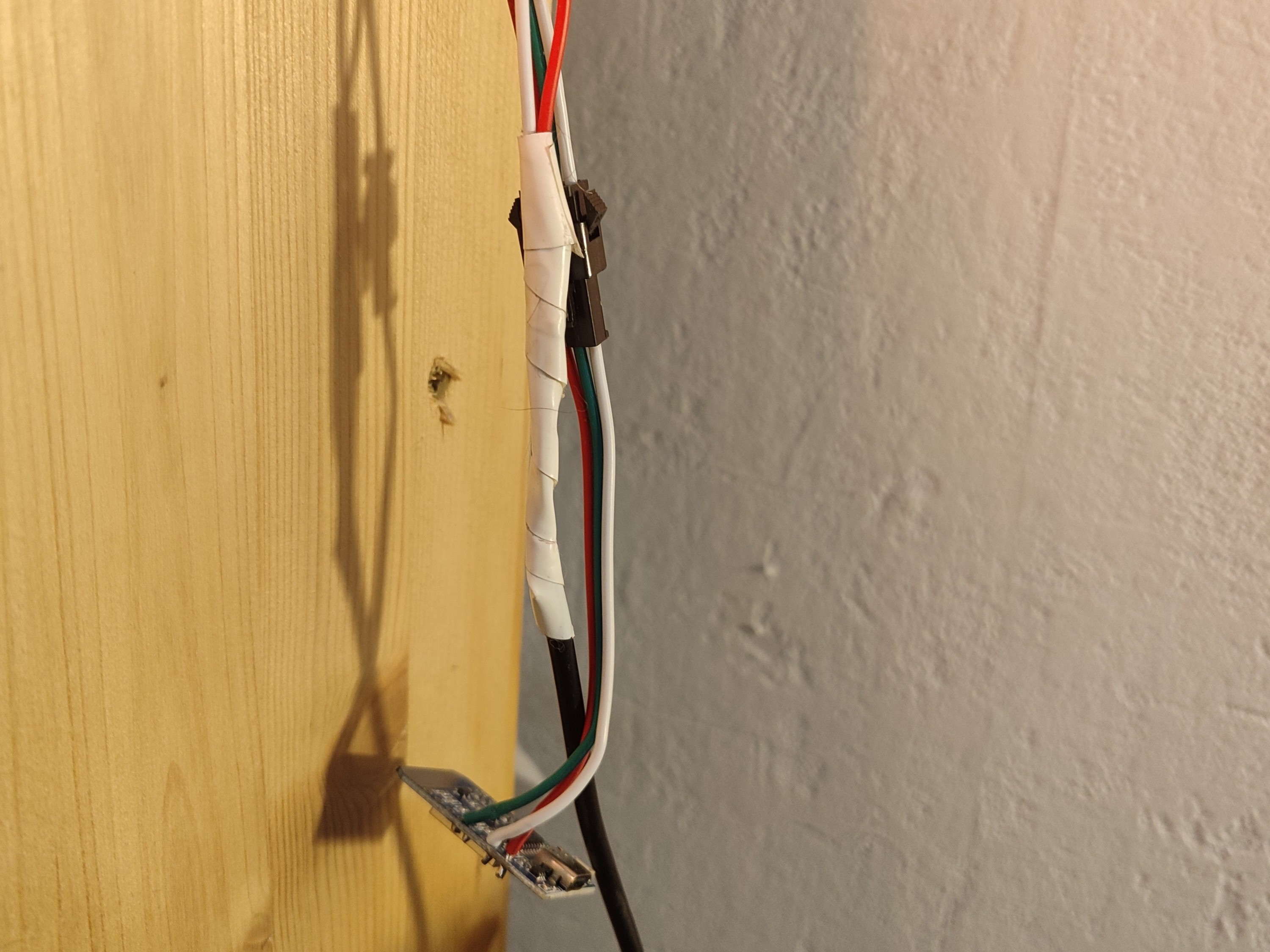

Vous pouvez utiliser le connecteur fourni avec vos leds pour le premier triangle, mais il faudra souder sur le ruban pour les suivants(si comme moi,vous avez pris plus de 100leds/m, la soudure est compliqué sans fer à souder précis).


Configuration

Vous cliquez sur le lien suivants :Wled
Vous avez juste à suivre les instructions de Wled qui sont trés claires.Une fois l'installation terminé,vous allez dans Config/Led Preferences et vous renseignez le nombre de leds,le type de ruban(ici,c'est "WS28XX"). Vous devez aussi mettre le WiFi et vous pouvez connecter à l'application Wled sur votre téléphone. La connexion à Home Assisstant est aussi possible, mais il y a quelques déconnexions de temps en temps.
